在液壓系統中，油液污染是導致設備故障的主要原因之一。據統計，超過70%的液壓系統故障與油液污染相關，而顆粒污染物（如金屬磨損碎屑、粉塵、膠質物等）是主要的“隱形殺手”。如何精準監測液壓油污染度，提前預警潛在風險？作為擁有10年油液監測經驗的工程師，本文將深入解析顆粒計數器的工作原理、監測場景及技術方案，幫助您優化液壓系統維護策略。

一、為什么液壓油污染監測如此重要？

液壓系統中的污染顆粒會嚴重影響系統性能和可靠性。微小顆粒（尤其是5μm以上的硬質顆粒）會加劇摩擦副的磨損，導致泵、閥等精密部件表面劃傷或卡滯，降低液壓效率甚至引發突發故障。顆粒物還可能堵塞濾芯和節流孔，造成系統壓力波動或動作遲緩。此外，金屬磨屑會催化油液氧化，加速油質劣化，而纖維或膠狀污染物可能形成油泥，進一步惡化潤滑條件。長期運行在污染超標狀態下，將大幅縮短元件壽命，增加維護成本，嚴重時甚至危及整個液壓系統的安全運行。因此，嚴格控制油液清潔度是保障液壓系統穩定工作的關鍵。

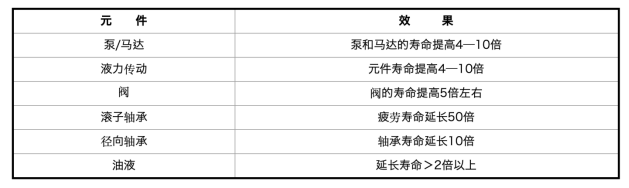

表：清除油液中與元件配合間隙相當尺寸的固體顆粒后對系統產生的良好效果

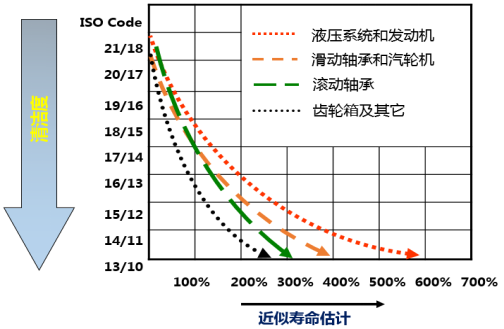

圖：潤滑油污染控制與設備使用壽命

1、保障系統可靠性

(1)防止突發故障：顆粒污染會劃傷配合表面，導致閥芯卡滯、泵容積效率下降，嚴重時引發系統癱瘓。

(2)延長元件壽命：據統計，70%以上的液壓故障源于油液污染，實時監測可提前預警磨損趨勢。

2、優化維護策略

(1)減少非計劃停機：基于顆粒污染數據制定精準換油或濾芯更換計劃，避免過度維護或維護不足。

(2)降低維護成本：通過趨勢分析，避免因污染導致的連帶損傷（如更換整個液壓泵而非僅清潔油路）。

3、滿足行業標準

國際標準（如ISO 4406、NAS 1638）對液壓油清潔度有嚴格分級，監測是合規的必要手段，尤其在航空航天、船舶等高風險領域。

4、支持智能化升級

現代液壓系統集成在線顆粒傳感器，可結合IoT技術實現實時數據上傳與預測性維護，提升智能化管理水平。

二、顆粒計數器的工作原理

顆粒計數器是一種通過光學或電學原理檢測油液中顆粒數量及尺寸分布的儀器，主要分為兩類：

1. 光學顆粒計數器（主流技術）

激光遮光法：油液流經激光束時，顆粒遮擋光線，傳感器根據陰影面積計算顆粒尺寸。

優勢：精度高（可檢測1μm以上顆粒）、響應快，適用于高清潔度油液（如航空液壓油）。

2. 電學顆粒計數器（較少見）

電阻法：顆粒通過微孔時改變電阻值，間接測量顆粒大小。

適用場景：高導電性油液（如含水液壓油），但易受氣泡干擾。

關鍵指標：

ISO 4406 / NAS 1638 標準：將污染度分為等級（如ISO 18/16/13）。

分辨率：通常監測4μm、6μm、14μm等關鍵尺寸顆粒。

三、典型監測場景

液壓系統污染顆粒監測是預防故障、降本增效的核心技術，其必要性體現在：

(1)安全層面：避免因污染導致的設備損壞或事故；

(2)經濟層面：減少維修費用與停機損失；

技術層面：支撐液壓系統向高精度、智能化發展。

四、液體污染監測技術方案

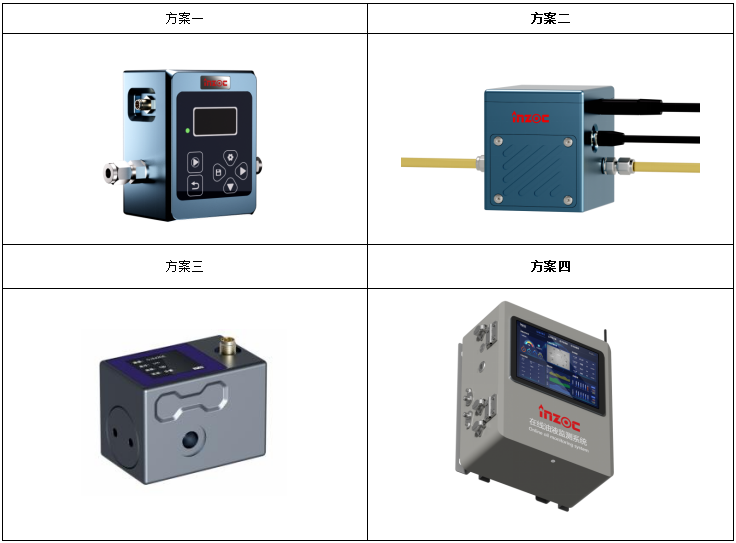

4.1 方案產品簡述

智火柴污染度監測與控制系列產品方案核心原理采用單激光遮光計數技術和動態成像技術，具有檢測速度快、抗干擾性強、精度高、重復性好等優點，可精準的檢測被測油樣中顆粒的大小及數量分布情況，水分污染等指標，結合傅立葉波形分析模型，能極大的提升對微小顆粒及高潔凈油品的精測精度。

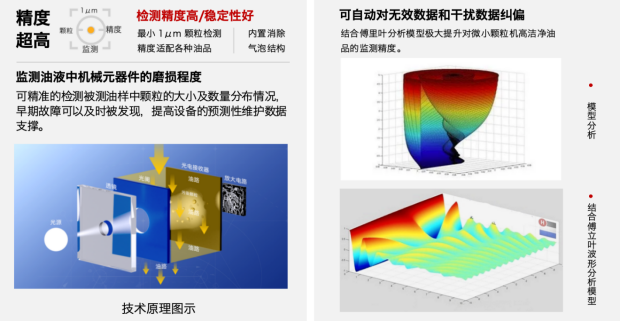

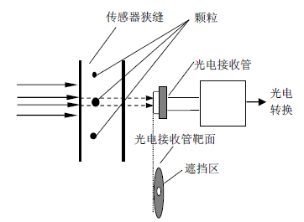

遮光法的原理如圖所示。平行光束垂直穿過截面積為A的樣品流通室，照射到光電接收器上，當液流中沒有顆粒時，電路輸出為E的電壓，當液流中有一個投影面積為a的顆粒通過樣品流通室時，阻擋了平行光束，使透射光衰減，此時在電路上輸出一個幅度為E。的負脈沖：

圖遮光法原理圖

E。=(a/A)×E (2.1)

若顆粒為球形，或以等效直徑d描述該顆粒，且E等于10v，則

E。=7.854×d2/A (2.2)

即顆粒的投影面積和脈沖電壓幅值呈線性關系。

動態圖像顆粒傳感器采用行業首創的Linux架構高清成像系統，集高速檢測、智能分析與緊湊設計于一體。其搭載動態高精度鏡頭與高清微距成像模組，可在油液流動狀態下2-5秒內完成實時動態圖像捕捉，精準檢測顆粒粒徑分布、數量濃度及水分污染等多維度指標。通過內置AI分析模型，系統可依據ISO/NAS1638、ASTM等標準對顆粒形貌特征進行智能分類，有效區分切削磨損、疲勞磨損、粉塵、污染等顆粒類型。
